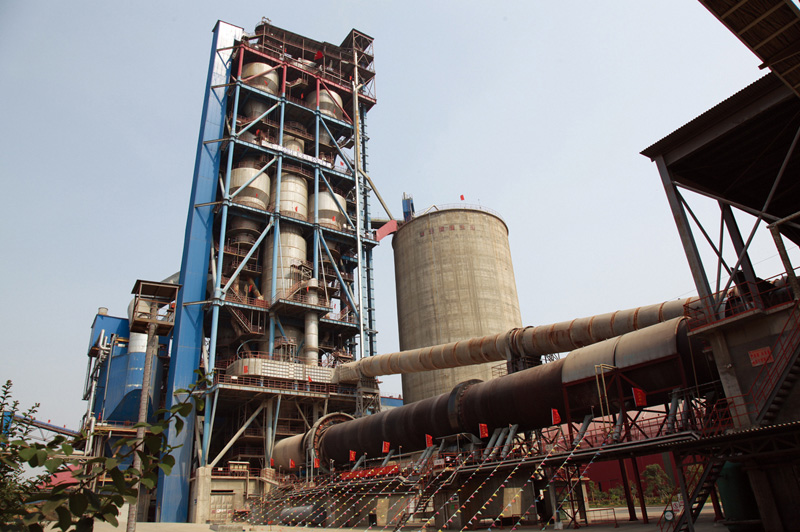

خط إنتاج الأسمنت بالطريقة الجافة 5000 طن
تم تصميم خط إنتاج الأسمنت بالطريقة الجافة 5000 طن لتقليل التلوث و استهلاك الطاقة . مع التصاميم الرائعة ، فهي قادرة على الاقتصاد بالطاقة في كل عملية إنتاج رئيسية .
- تكسير المواد الخام و الطحن
- و يتضمن خط إنتاج الأسمنت بالطريقة الجافة كسارة المطرقة الأحادية المرحلة لسحق الحجر الجيري . أن عملية تدفق الإنتاج المبسطة تقلل من استهلاك الكهرباء.
- و يتبنى مطحنة الطحن العمودية لطحن المواد الخام . بالمقارنة مع طاحونة التفريغ المتوسطة التقليدية و طاحونة الهواء التقليدية ، تقلل الطاحونة العمودية من استهلاك الطاقة بنسبة 5-7kW×h/t.
- التسخين المسبق للمواد

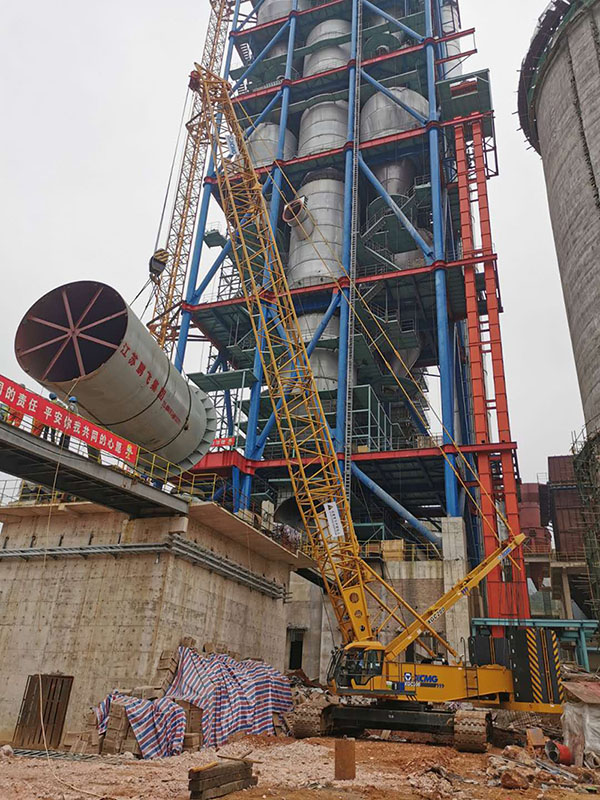

- تم تجهيز خطنا لإنتاج الأسمنت بالطريقة الجافة مع المسخن المبكر من نوع الإعصار بخمسة مراحل و الذي يتميز بالتصميم الذي يعطي خسارة ضغط منخفضة . تم تصميم الفرازة المخروطية بشكل حلزوني واسع و برميل قصير بالإضافة إلى تصميم لوحة الدليل و التدفق المنتظم ، بحيث يتم تقليل المقاومة للنظام إلى حد كبير ، مقارنة مع نظرائه التقليديين، يمتلك نظام التسخين هذا مروحة تفريغ مع استهلاكية منخفضة للكهرباء بنسبة 15%-20% .
- تبريد الكلنكر
- ويستخدم نموذج حديث من المبرد بالشبكة لتبريد كلنكر الأسمنت . يتم تقليل تدفق الهواء و تفريغ الغاز الضائع المطلوب بمقدار 0.6-0.8Nm3/kg-cl ، بالمقارنة مع معدات التبريد القديمة. يمكن تخفيض استهلاك الكهرباء لمروحة التبريد و مروحة العادم بنسبة 20% ، على التوالي .
- تجهيز الفحم المسحوق
- يستخدم خطنا لإنتاج الأسمنت الطاحونة العمودية لسحق الفحم . و يضمن هذا وصول انخفاض استهلاك الطاقة إلى 11.0kW×h/t ، بالمقارنة مع نظام إنتاج مسحوق الفحم التقليدي المتكون من طاحونة الهواء الكروية ، فرازة المسحوق الديناميكية، و خزان الهواء زائد المرشح الكيسي.
- نقل المواد
- للتقليل بشكل كبير من استهلاك الطاقة ، يتبنى خط إنتاج الأسمنت بالطريقة الجافة ناقلات المواد الكفوءة في استخدام الطاقة و ذات الكفاءة العالية. على سبيل المثال، يمكن لمصعد الدلو إيصال المواد إلى المسخن المبكر ، و يساعد نظام نقل مزيج الخام في الحد من الاستهلاك بنسبة 2.5-3kW×h/t .
- لغرض توفير الطاقة الكهربائية ، تم تصميم آلتنا لصنع الأسمنت لتقديم أكثر سلاسة و بساطة في تدفق الإنتاج. فإنها تتجنب إلى أقصى حد من تقديم مواد زائدة عن الحاجة ، وذلك لتقليل فرق الارتفاع و مسافة النقل للمواد. وبالتالي، يتم تقليل إلى حد كبير من استهلاك الطاقة المستخدمة لتسليم المواد.
- عمليات أخرى
- بالإضافة إلى أعلاه، يعزز خطنا لإنتاج الأسمنت بالطريقة الجافة من دقة القياس، تحسين كفاءة النظام، وانخفاض استهلاك الوقود و استخدام المواد الخام، وذلك بسبب التصاميم التالية . أولا يستخدم معدات القياس الدقيقة و ذات الجودة في كل عملية إنتاج رئيسية. ثانيا ، يوجد في كل منفذ للغاز الضائع والغبار مرشحات للغبار موثوقة وفعالة للتأكد من تصريف فقط الغاز والغبارالمطابقان للمعايير ذات الصلة . و هذايضمن إلى حد كبير التخفيض في تكلفة إنتاج الأسمنت.
- >بالمقارنة مع طريقة الرفع بالهواء التقليدية ، يقلل مصعد الدلو من نوع الحزام المطاط لتغذية المواد في ذيل الفرن من تسرب الهواء البارد بطاقة عمل 70000m3/h . و هذا يحسن على نحو فعال الكفاءة الحرارية للتسخين المسبق . يقتصد نظام تبريد المياه الدوار إلى حد كبير من المياه المستخدمة ، من خلال تقديم معدل استخدام للمياه المدورة يصل إلى 95% . و بصرف النظر عن هذا، يتم اتخاذ إجراءات فعالة للحد من فقدان الحرارة من المعدات و خطوط الأنابيب، و يتم اختيار المعدات الموفرة للطاقة مثل المحركات الكهربائية و مراوح السحب . و بالإضافة إلى ذلك، يعتمد خطنا لإنتاج الأسمنت بالطريقة الجافة نظام مراقبة التردد المتغير للمراوح و المضخات، وكذلك مكونات ذات استهلاك منخفض و كفوءة مثل المحولات، الموصلات، و تجهيزات الإضاءة . و كل هذه يضمن تخفيض استهلاك الطاقة بشكل ملحوظ.
قائمة بالمعدات
| الغرض / الوصف | اسماء المعدات | النوع / المواصفات |
| تكسيرالحجر الجيري | الكسارة بالمطرقة | TKLPC20.22A قياس مواد التغذية : < 1100mm قياس مواد التفريغ : < 75mm الطاقة الإنتاجية للكسارة : 700t/h |
| تكسير حجر الغرين | كسارة الفك | PE-900X1200 قياس مواد التغذية : < 750mm قياس مواد التفريغ : < 150mm الطاقة الإنتاجية للكسارة : 200t/h |
| الكسارة المخروطية | PYS-1215 قياس مواد التغذية : < 150mm قياس مواد التفريغ : < 30mm الطاقة الإنتاجية للكسارة : 200t/h |
|
| مخزن الحجر الجيري قبل التجانس | آلة التكديس ذات الدعامة الناتئة الكابولية آلة استعادة المواد بالقشط من نوع الجسر |
سعة التكديس : 1400t/h |
| الطاقة الإنتاجية لاستعادة المواد: 500t/h | ||
| مخزن الحجر الغرين قبل التجانس | آلة التكديس المتنقلة | الطاقة الإنتاجية للتكديس : 200t/h |
| آلة استعادة المواد نوع سلسلة الألواح | الطاقة الإنتاجية لاستعادة المواد : 110--130t/h | |
| مخزن الفحم الخام قبل التجانس | آلة التكديس من نوع الحامل المتحرك | الطاقة الإنتاجية للتكديس : 200t/h |
| آلة استرداد المواد بالقشط من نوع الجسر | الطاقة الإنتاجية لاستعادة المواد : 100t/h | |
| طحن المواد الخام ،و معالجة الغاز الضائع | المطحنة العمودية | MLS4531 الطاقة الإنتاجية للطحن : 360-400t/h محتوى الرطوبة لمواد التغذية : ≤6% محتوى الرطوبة لمواد التفريغ : ≤0.5% قياس مواد التغذية : < 100mm قياس مواد التفريغ : 80μm رواسب المنخل : < 12% |
| مروحة السحب لطاحونة المواد الخام | تدفق الهواء : 860,000m3/h الضغط الكلي : 9500Pa |
|
| مروحة السحب عند ذيل الفرن | تدفق الهواء : 860000m3/h الضغط الكلي : 7500Pa |
|
| مرسب الكتروستاتيكي | النوع : BS930 مساحة الترشيح : 310m2 تدفق الهواء : 820,000m3/h محتوى الغبار الخارج : ≤50mg/m3 |
|
| تجهيز الفحم المسحوق | طاحونة الفحم العمودية | النوع : MPF2116 الطاقة الإنتاجية للطحن : 38~45t/h محتوى الرطوبة لمواد التغذية : < 12% محتوى الرطوبة لمواد التفريغ : < 1% قياس مواد التغذية : < 25mm قياس مواد التفريغ : 80μm رواسب المنخل : < 12% |
| نظام التكليس | الفرن الدوار | الحجم : Φ4.8×74m الميل : 4% قواعد الدعم : 3 سرعة الدوران : 0.6~4.0r/min القدرة : 630kW طاقة الإنتاج : 5000t/d |
| المسخن المبكر و فرن التحلل | جهاز التسخين المسبق بخمسة مراحل المزدوج + فرن التحلل الفرازة المخروطية 1: 4-Φ5.0m الفرازة المخروطية 2: 2-Φ6.9m الفرازة المخروطية 3: 2-Φ6.9m الفرازة المخروطية 4: 2-Φ7.2m الفرازة المخروطية 5: 2-Φ7.2m فرن التحلل : Φ7.2×30.0m سعة الإنتاج : 5000t/d |
|
| المبرد الشبكي نوع التحكم بالتدفق | LBT36352 مساحة التبريد : 119.6m2 درجة حرارة مواد التغذية : 1400℃ درجة حرارة مواد المفرغة : 65℃ + درجة حرارة المحيط |
|
| مرسب الكتروستاتيكي عند رأس الفرن | تدفق الهواء : 550,000m3/h مساحة الترشيح : 196m2 محتوى الغبار الداخل : ≤30g/m3 محتوى الغبار الخارج : ≤50mg/Nm3 |
